電路板上具備兩階EMI濾波電路，共模電感及X電容使用固定膠增強固定

兩顆裝在散熱片上，採並聯配置的GBU1508橋式整流器
良久...沒看到power實測。

小4P(轉接線)：1個

3.3V啟動動態負載，最大變動幅度318mV，同時造成5V產生42mV、12V產生46mV的變更，3.3V電壓改觀大幅震盪保持時候在200微秒

5V啟動動態負載，最大更動幅度為260mV，同時造成3.3V產生30mV、12V產生56mV的變動，5V電壓變更較大幅震盪維持時間在200微秒左右

12V啟動動態負載，最大改觀幅度為202mV，同時造成3.3V產生26mV、5V產生28mV的更改

使用設備：Tektronix TDS3014B數位示波器
使用裝備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC7000數位電表(測試線組結尾的各組輸出電壓)
主機板12V電壓記實，電壓最高與最低點差別為32mV
使用電子負載，測試輸出的轉換效率，同時使用紅外線熱影象相機擷取電源內部運作紅外線熱影象

外盒擺佈側面，印有產品尺寸、輸入/輸出規格表、接頭種類及數量表、安規認證標章、新版本商標、系列名稱、條碼，客服聯系資訊以小字印在最下方

各項測試成果簡單總結：

六角形蜂巢網狀散熱出風口，交流輸入插座、電源總開關及風扇模式運作開關設置於此

交流輸入插座後方加上電路板，上方有兩個Y電容與一個X電容，電路板後背有絕緣隔板

JQJQ wrote:
1.短機身設計比力不占用機殼空間
2.沖壓成型電扇護網，利用者無法自行拆除清潔
3.Antec HCG850 GOLD供給一組小4P接頭轉接線
4.日規插頭電源線對於利用三孔插座的利用者反而欠好處置懲罰自力的接地線，最好還是改用標準三孔插頭
5.利用液態軸承電扇，在靜音與壽命上獲得均衡點
6.具有電扇模式切換開關，可選擇在低負載下遏制風扇仍是電扇常時轉動
7.內部怕震動的元件有點上固定膠，需要增強絕緣處也利用絕緣隔板、包覆絕緣套管或是聚酯薄膜膠帶，電壓較高的APFC/一次側Power MOSFET採用全絕緣封裝，可避免後期塵土濕氣累積造成對散熱片漏電的景遇
8.交換輸入端突波接收器未加上套管，模組化輸出插座板後方未加上絕緣膠片
9.主電路板背後的二次側同步整流元件應可加裝導熱貼片與外殼接觸，以協助散熱
10.傳統電解與固態部份均為全日系品牌，相符其標榜的"全日系電解電容"

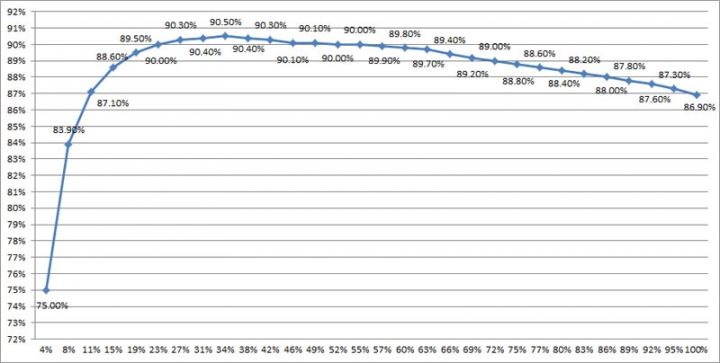

純12V輸出各百分比下轉換效力折線圖(橫軸：輸出百分比、縱軸：轉換效率)
3.3V電壓紀錄，電壓最高與最低點差異為29.7mV

5V電壓記實，電壓最高與最低點差別為30.4mV

115V輸入下要符合80PLUS金牌認證，其輸出百分等到轉換效力要求離別為20%輸出87%效率、50%輸出90%效力、100%輸出87%效力翻譯Antec HCG850 GOLD除綜合輸出100%下效力(86.9%)略低於認證要求0.1%外，其他輸出下都可知足80PLUS金牌認證要求的效力

大4P：5個
電源左右兩側皆有Antec HCG High Current Gamer 850字樣印刷，並遵照電源安裝位置改變印刷偏向
當電扇模式開關按鈕押下時，電扇為常時運轉，按鈕彈出時，於低負載下電扇將不會運轉(HYBRID模式)

內部主電路板功能分區以下：

APFC電路用節制器Champion虹冠CM6500UNX安裝在主電路板背面

模組化輸出插座電路板背面未加上絕緣隔片
一次側的諧振電感、諧振電容、一次側電流比流器，諧振電感與比流器外包覆黃色聚酯薄膜膠帶，並利用固定膠加強固定

12V功率級節制核心安裝在主電路板背面，採用Champion虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器，節制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

APFC電容採用Nichicon GG系列400V 680uF 105度電解電容

兩組大4P帶狀模組化線路，此中一組供給三個直式大4P接頭，長度為45公分；一組供應兩個直式大4P接頭，長度為35公分，接頭間長度為11公分
自印有商標的收納袋掏出裝著所有模組化線路的兩個塑膠袋

先前大部份都在
辛勞了良久...沒...(恕刪)

此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下，其直流耗電量約在600W擺佈

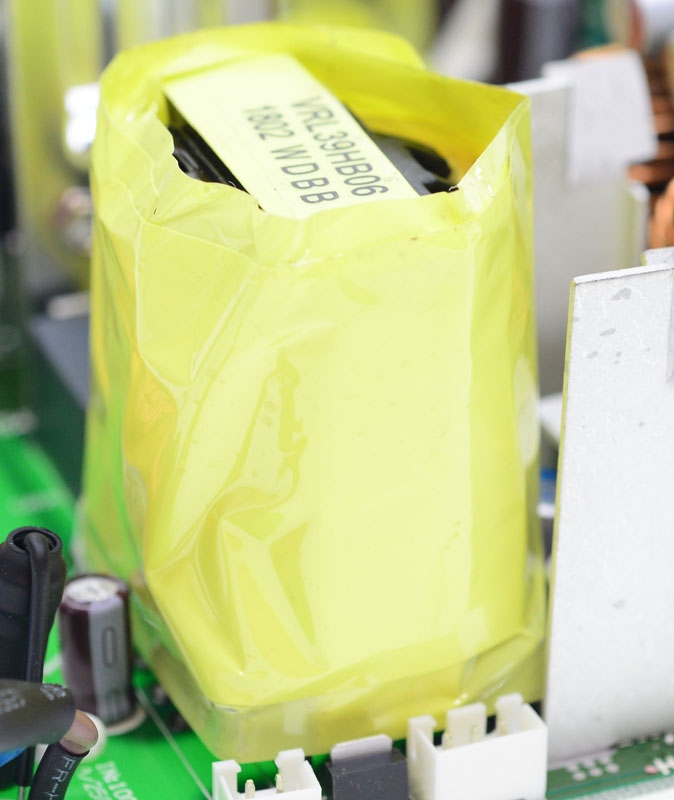

包覆黃色聚酯薄膜膠帶的主變壓器，負責首要12V功率傳遞及產生-12V
左邊黑色方形元件是NTC短路用繼電器，電源啟動後該繼電器會將按捺通電湧浪電流的NTC(中央前側綠色圓餅狀元件)短路，去除NTC所造成的輸入功率損失
瀏覽，很少特地瀏覽 Power 這區塊
SATA：10個

三組分接雙頭PCIE6+2P編織網包覆模組化線路，長度為67公分，接頭間長度為8公分，接頭間線路未有隔離網包覆

使用常見的電腦配備實際上機運作，利用SANWA PC7000數位電表透過電腦連線截取3.3V/5V/主機板12V/處置器12V/顯示卡12V的電壓轉變，並繪製成圖表
Weltrend偉詮WT7527V電源管理IC位於主電路板後背，供應輸出過電壓/欠電壓/過電流庇護、接管PS-ON旌旗燈號節制及產生Power Good旌旗燈號
全橋LLC諧振轉換器一次側採用四顆深圳冠順微電子GPT13N50DG Power MOSFET，兩顆MOSFET共用一片散熱片，全絕緣封裝MOSFET可避免日後利用時因塵埃/濕氣積累，可能造成打火及短路的狀態，前方包覆黃色聚酯薄膜膠帶的小變壓器是用來驅動四顆MOSFET的隔離變壓器
電源內部結構，Antec High Current Gamer GOLD系列為海韻代工，與海韻自家Focus plus金牌系列(SSR-FX)電源有相同的一次側全橋LLC功率級/12V同步整流/DC-DC轉換3.3V/5V佈局布局，一樣採全模組化輸出
兩組CPU12V 4P+4P編織網包覆模組化線路，長度為65公分
使用示波器搭配電子負載進行靜態負載下低頻/高頻輸出漣波測量及動態負載測試，動態負載就是讓輸出電流於固定斜率及週期下進行高低起落轉變，並利用示波器考察3.3V/5V/12V各路電壓變動狀況，目標是測試暫態響應能力
模組化輸出插座，白字印刷標示各插座所毗連線組種類

此電源採用二次側同步整流功率元件裝配在主電路板背面的設計，透過傳導至電路板及正面散熱片兩種體式格局來散熱，從內部紅外線溫度圖來看，滿載輸出下除橋式整流有最高溫度外，二次側四周區域整體溫度也偏高，另外主變壓器也有較高溫度
測試三：
測試二：
純12V輸出下各段轉換效力表，這時候僅對12V進行負載測試，3.3V/5V維持空載，於12V輸出0%至100%之間3.3V提高33.6mV，5V提高34.5mV

外盒上下側面印上新版本Antec三角造型商標，還有除英文外的多國語言產品特色說明
輸出規格標籤，上有商標、產品名稱、型號、總輸出功率、輸入電壓/電流/頻率、各組輸出電流/功率、安規認證標誌、正告訊息、80PLUS認證標誌及產地
電源供應器本體利用黑色消光烤漆處置懲罰
主電路板後背，大電流路徑採用敷錫來增大電流承載能力及協助導熱，除DC-DC轉換電門路卡外，APFC/功率級節制器、二次側同步整流元件及電源經管IC都安設在主電路板後頭
其實一向都有貼，處於乏人問津狀況

固定在散熱片上的APFC功率元件，右側紅框處為兩顆Infineon英飛凌IPA50R190CE Power MOSFET，全絕緣封裝MOSFET可避免往後使用時因灰塵/濕氣積累，可能造成打火及短路的狀態，中央後側綠框處為一顆ST STTH8S06D高壓快速整流二極體
電路板上有Champion虹冠X電容放電IC，減少X電容放電電阻於交換輸入端產生的損失
CPU12V 4+4P：2個
電源本體外殼長度為14公分，長度較短的機身在機殼中可占用較少空間
大4P接頭採省力易拔設計，並供給一條10公分長小4P接頭轉接線

封閉式APFC電感

電子負載機種為四機裝，每機最大負荷量為60V/60A/300W，分派為一組3.3V、一組5V及兩組12V
於3.3V/12A、5V/12A、12V/62A輸出下12V/5V/3.3V各路高頻漣波分別為8mV/20.4mV/10.8mV
PCIE 6+2P：6個

三組SATA帶狀模組化線路，其中兩組提供三個直角SATA接頭與一個直式SATA接頭，一組提供一個直角SATA接頭與一個直式SATA接頭，長度為45公分，接頭間長度為11公分

利用HONG HUA鴻華HA1225H12F-Z 12公分12V/0.58A液態軸承兩線式電扇，最高轉速為2200RPM，並設有氣流擋片

辛苦了
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時候越短者，表示其暫態響應越好
顯示卡12V電壓記錄，電壓最高與最低點差別為34mV

接下來就是上機測試

Mobile01 首頁 » 電腦

一組ATX20+4P編織網包覆模組化線路，接POWER端為10+18P接頭設置裝備擺設，長度為61公分

外盒後面，左上為新版本商標，右上為High Current Gamer HCG字樣，並以英文搭配圖示申明產品首要特色，右下印上轉換效力圖表及80PLUS認證標誌
包裝內容物一覽，有電源本體、模組化線組收納袋、交流電源線、配件包及申明/保證書

L/N電源線磁環、風扇模式控制開關及其線路也都有包覆絕緣套管

供應的配件有固定螺絲、印有商標的魔鬼氈束帶、一次性塑膠束線帶、電源線
ATX24P：1個

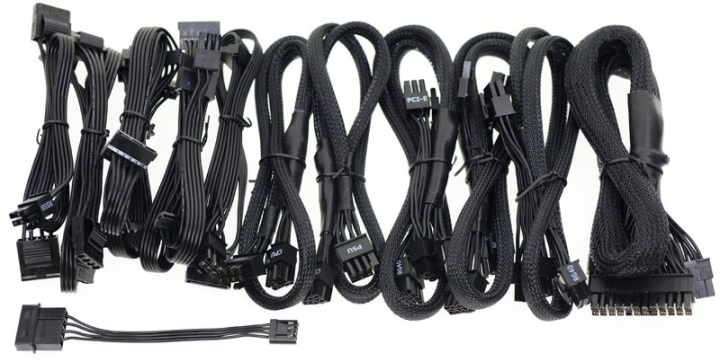

所有的模組化線組及轉接線一覽
1.安鈦克包管850W足瓦延續輸出
2.100%模組化，輕鬆整線便捷安裝
3.80 PLUS GOLD認證，最高效力達92%，可有用削減您的電費支出
4.PhaseWave設計以直流轉直流(DC-DC)架構為根本，採用具備同步整流手藝的伺服器等級全橋式LLC設計
5.安鈦克10年有限保固與全球支援辦事
6.120mm FDB液態軸承靜音風扇，具有更長的使用壽命
7.Zero RPM Manager，在負載低的狀態下，電扇將終止運行，大幅下降噪音，連結絕對靜音
8.99% +12V輸出，支援CPU與GPU的最大電力需求
9.CircuitShield工業級線路珍愛，提供OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO等護衛
10.100%全日系高效能電容，可確保連氣兒電力輸出的不亂性與校準性
11.28(18+10)Pin主機板模組化插座，可支援下一代的主機板接頭利用
12.ATX12V V2.4，憑據最新電源供應器的標準而設計，相容最新一代的處置器平台

純12V輸出100%下電源供應器模組化插座處紅外線熱影象圖，溫度最高點為攝氏42.8度

處置懲罰器12V電壓記實，電壓最高與最低點差別為86mV
水藍色：橋式整流及APFC電路

HCG850產品特色：

講述終了，感謝收看

https://www.mobile01.com/topicdetail.php?f=501&t=5503614
測試一：

二次側12V同步整流元件位於主電路板後面，利用四顆Nexperia(原NXP)PSMN2R6-40YS MOSFET(紅框)構成二次側全波整流電路，旁邊銅箔採大面積敷錫來增強電流傳導能力，並導出MOSFET熱量至電路板及正面金屬散熱片

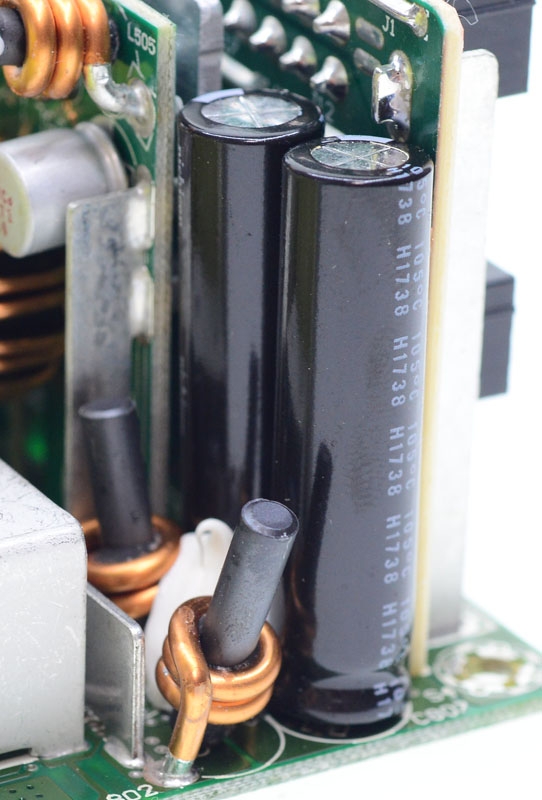

12V輸出CLC濾波電路的兩顆直立電感與Nichicon電解電容

3.3V/5V DC-DC電門路卡，負責將12V轉換成3.3V/5V，DC-DC電路子卡正面配置輸入/輸出濾波用電感及Nichicon固態電容，子卡後面安設兩組DC-DC同步降壓電路，每組同步降壓電路利用一顆力智uP1504S同步降壓PWM節制器驅動兩顆力祥QM3004D MOSFET(一顆Low Side，一顆High Side)，離別將12V轉換成3.3V/5V

3.3V與5V：最高電流15A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流保持時候為500微秒
12V：最高電流25A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流保持時候為500微秒

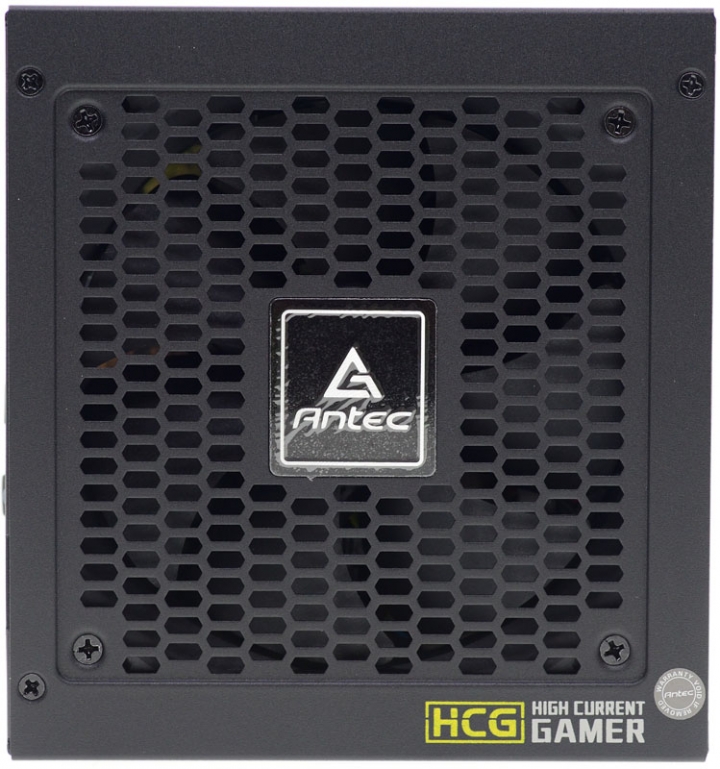

外殼上直接沖壓出橢圓孔網狀風扇護網，中央有Antec商標銘牌，角落處也有High Current Gamer HCG字樣印刷

本來如此

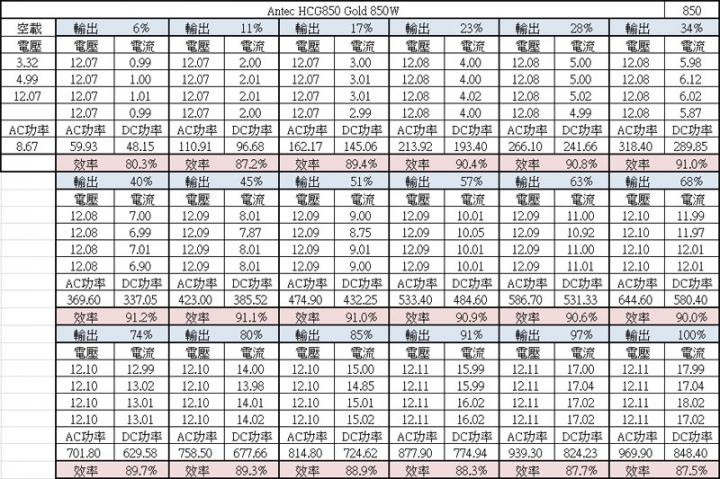

3.3V/5V/12V綜合輸出下各段轉換效率表，於輸出46%時3.3V/5V達到電源供給器最大總和功率限制，故後面測試的3.3V/5V電流就不再往上加
